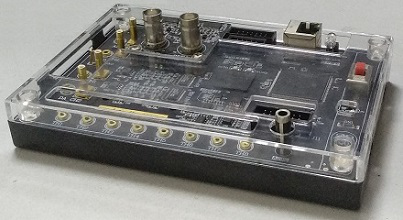

eNodeX 10A軟件無線電口袋實驗室
eNodeX 10A軟件無線電口袋實驗室是一款入門級軟件無線電平臺。本平臺主要由射頻前端處理單元、中頻基帶信號處理單元構成，并可以更換不同的射頻前端子板和不同的中頻基帶處理子板；提供有高速AD/DA轉換單元以及GPIO數據輸入輸出接口，以便用于實時輸入采集或輸出觀測基帶模擬或數字信號；同時還提供有標準的JTAG下載接口、耳麥接口、數據擴展接口、網口等，為通信電子方向提供了一個功能強大的信號處理平臺。該平臺既可以搭配我們的e-LabRadio軟件平臺完成軟硬聯合虛實一體化教學和開發，又能夠?qū)覸isual Studio、Quartus、Vivado等主流仿真開發環境進行聯合創新開發。
服務熱線：
027-87800788
產品中心- 功能特點
- 案例展示
- 相關產品
功能特點
1、射頻前端收發子板可選：10.7MHZ射頻收發子板、1M~3.8G寬帶射頻收發子板等。
2、基帶處理子板可選：XILINX公司ZYNQ系列FPGA子板、ALTRA公司FPGA子板、國產FPGA子板。
3、提供雙路ADC和雙路DAC轉換及測試接口，提供標準JTAG下載接口、耳麥接口、數據擴展接口、網口等各種通信接口。
4、支持與我們eLabRadio仿真平臺以及Quartus、Vivado等第三方開發環境進行軟硬件聯合仿真和開發。
5、自主設計的IO端口保護。
6、配套提供豐富的案例程序及指導說明。
案例展示

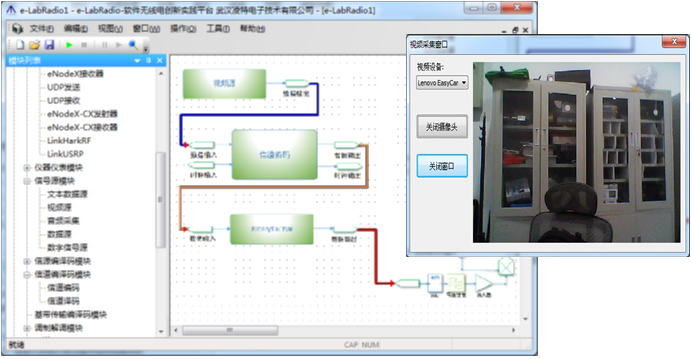

例如，eNodeX 10A平臺與eLabRadio仿真軟件進行軟硬件聯合，實現視頻無線收發系統傳輸。視頻發射系統可以由e-LabRadio仿真軟件中提供的視頻源、信道編碼、數據類型轉換模塊，組合搭建完成，也可以自主設計算法功能模塊，實現對視頻信號的采集以及基帶變換、調制映射處理，然后將數據送到射頻發送單元，通過射頻天線接口將調制信號輸出。視頻接收系統則通過射頻接收天線將信號接收，然后通過e-labRadio軟件進行軟件解調和解碼處理，最后還原出視頻信號。
視頻無線傳輸系統設計案例
