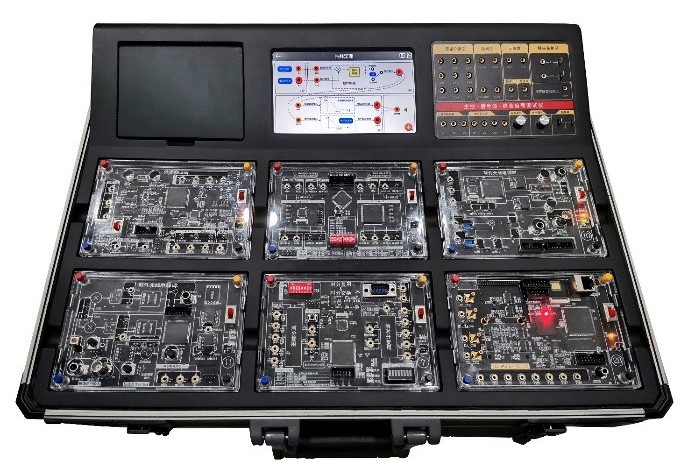

LTE-TX-08A通信原理綜合實驗箱

采用了“通信積木”式的模塊化的架構，從通信系統的角度出發，將各知識點分割至各個獨立的模塊。實驗箱在設計上采用了當今通信設備中較為流行的“軟核硬架構”的開放式設計方式，專門為本產品配套了一套網絡版的虛擬仿真軟件，將整個平臺“搬移”到PC機中，學生通過登錄網絡，就可以在PC上進行學習和開發。

服務熱線：

027-87800788

4G移動通信網絡實訓平臺

產品特點

產品穩定性強

  • 上下兩層有機玻璃蓋板

    模塊均采用上下兩層有機玻璃蓋板的保護設計,上蓋為透明外殼，方便學生觀察，上下兩層保護蓋板之間采用卡口式的連接，方便后期的維修更換。

  • 自主設計的隔離保護技術

    模塊關鍵I/O端口與主要的功能芯片之間均采用了自主設計的隔離保護技術。有效的防止了在創新實踐中不適當?shù)牟僮鲗?duì)關鍵芯片造成的損壞。

  • 模塊均配有獨立的電源開關

    模塊均配有獨立的電源開關。完全可以根據實際情況對各模塊進行獨立的開啟和關斷，各模塊的電源通斷將完全不會影響其他模塊的工作。

配套全面，優化實驗教學

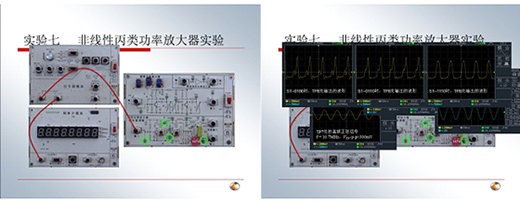

  • PPT教學課件

    可動態展示實驗連線、實驗波形及數據結果的PPT教學課件。

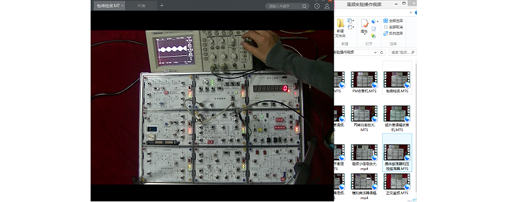

  • 實驗操作指導視頻

    老師可利用實驗操作視頻作為教學的輔助材料，對學生進行實驗操作的指導。

功能要求


1、實驗箱應采用模塊化設計，支持多臺實驗箱模塊之間自主搭建通信收發系統。


2、實驗箱應內置不低于7寸的觸控顯示屏，支持實驗指導書、實驗原理圖、波形參考圖、實驗參數直接在顯示屏上操作和查看。


3、實驗箱應具備儀器儀表測試功能區：示波器、邏輯分析儀、誤碼測試儀具有獨立的物理測試接口，且示波器還具備專用探頭保護口。


5、每個實驗?zāi)K均應配置獨立的電源撥動開關，根據實驗需求獨立開啟電源開關。


6、實驗?zāi)K上應有清晰的原理框圖和信號流程圖，信號每一次變化都有相應的測試點進行測試。


7、軟件應能支持拖拽調用各種算法模塊以及虛擬儀表，通過自主連線操作搭建出通信傳輸系統。


技術指標要求

信號源 自定義數字信號 PN序列
正弦波：頻率范圍：0～2MHz 幅度范圍：0～5V 能提供撥碼開關任意設置4組8bit數字信號作為信號源,時鐘信號速率范圍：1KHz～2048KHz 碼長15位/127位可選 碼速率范圍：1kbps～2048kbps
三角波：頻率范圍：0～100KHz 幅度范圍：0～5V
方波：頻率范圍：0～100KHz 幅度范圍：0～5V
音樂信號：真人真唱的音樂信號
被抽樣信號：1KHz+3KHz正弦波

實驗內容


實驗一 抽樣定理實驗 實驗二 PCM編譯碼實驗 實驗三 ADPCM編譯碼實驗 實驗四 △m及CVSD編譯碼實驗驗
實驗五 PAM孔徑效應及其應對方法
實驗六 AMI碼型變換實驗 實驗七 HDB3碼型變換實驗 實驗八 CMI/BPH碼型變換實驗
實驗九 ASK調制及解調實驗 實驗十 FSK調制及解調實驗 實驗十一 BPSK調制及解調實驗 實驗十二 DBPSK調制及解調實驗
實驗十三 QPSK/OQPSK數字調制實驗
實驗十四 漢明碼編譯碼實驗 實驗十五 BCH碼編譯碼實驗 實驗十六 循環碼編譯碼實驗 實驗十七 卷積碼編譯碼實驗
實驗十八 卷積交織及解交織實驗
實驗十九 濾波法及數字鎖相環法位同步提取實驗 實驗二十 模擬鎖相環實驗 實驗二十一 載波同步實驗 實驗二十二 幀同步提取實驗
實驗二十三 時分復用與解復用實驗
實驗二十四 HDB3線路編碼通信系統綜合實驗
實驗二十五 低通信道模擬和眼圖實驗（選做） 實驗二十六 帶通及白噪聲信道模擬和眼圖實驗（選做） 實驗二十七 MSK/GMSK調制及解調實驗（選做） 實驗二十八 π/4DQPSK調制及解調實驗（選做）
實驗二十九 16QAM/64QAM調制及解調實驗（選做） 實驗三十 白噪聲信道模擬實驗（選做） 實驗三十一 快衰落信道模擬實驗（選做） 實驗三十二 慢衰落信道模擬實驗（選做）
實驗三十三 糾錯編碼通信系統綜合實驗（選做） 實驗三十四 幅度調制及解調（選做） 實驗三十五 FM調制及解調實驗（選做）
