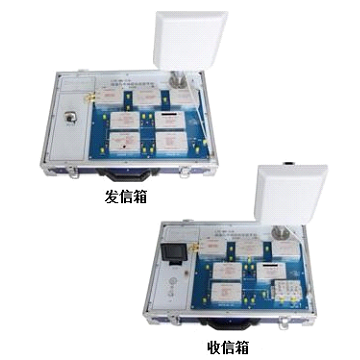

1、移動通信綜合實驗箱

實驗箱采用母板+獨立模塊化設計，內置了穩壓電源、主控&儀器儀表單元（含多功能人機互動界面、模擬信號源、數字信號源、誤碼測試儀等多種測試儀器儀表功能)。

單臺實驗箱標配包含6個實驗?zāi)K：語音壓縮模塊、信道編譯碼模塊、軟件無線電調制模塊、軟件無線電解調模塊、CDMA發送模塊、CDMA接收模塊。

2、移動通信虛擬仿真實驗平臺（簡稱eLabsim）

eLabsim是一款根據教學的需要，運用先進的虛擬仿真技術，將實際的硬件設備虛擬化，在PC機上實現與硬件相同的功能及操作方式，并集成了多種虛擬儀器的綜合仿真實驗平臺。

該平臺是一種虛擬的實驗環境和平臺，不同于普通的“虛擬實驗室”的概念，為了能做到實驗室的開放以及讓學生進行創新實踐，在產品實現方面，我們主要采取了以下思路：

1）建立完整的實驗對象的數學模型，使用者在虛擬環境下可感受到真實的實驗環境；

2）將實驗對象按知識體系切割為一個個獨立的模塊，學生可以按照自己的理解將各模塊以不同的方式進行組合以搭建出不同的傳輸系統；

3）每一個實驗?zāi)K的相關參數是可自由調節的，錯誤的操作呈現出錯誤的實驗結果；

4）仿真實驗平臺采用C/S架構，保證實驗教學的響應速度以及實驗現象實時反饋。

5）配套有閉環的教學管理平臺（選配）：發布課程-實驗（資源及實驗項目）管理-班級管理-學生實驗-自動生成報告-報告批閱（在線或離線）-數據查詢（報告及成績）-數據導出（報告及成績報表）-消息通知等。

1、綜合實驗&創新開發模塊（簡稱綜合實驗?zāi)K，模塊編號:M06）

該模塊與移動通信綜合實驗箱標配的模塊規格相同：如供電接口、模塊尺寸、編號及接地位置、測試接口等。

綜合實驗&創新開發模塊是我公司專門為滿足各高校的常規實驗教學、創新開發、無線通信、通信系統研究等需求而推出的一款入門級軟件無線電設備。模塊功能如下:

1）提供有高速AD/DA轉換單元以及GPIO數據輸入輸出接口，以便用于實時輸入采集或輸出觀測；

2）提供RF發送和RF接收接口，支持無線收發，工作頻率可達到1GHz；

3）可以滿足通信理論原理驗證實驗，可以進行模塊化算法以及通信綜合設計；

4）提供有標準的JTAG下載接口、音頻接口、擴展接口、網口等，為通信電子方向提供了一個舞臺；

5）可安裝在移動通信綜合實驗箱上直接運行，也支持獨立供電運行；

6）搭配eLabRadio軟件平臺可完成軟硬聯合虛實一體化教學和開發，能夠?qū)覶angDynasty、Visual Studio、Matlab等主流開發環境進行聯合創新開發；

7）可作為FPGA開發板使用，具備標準的JTAG程序下載口，也可用網口進行遠程程序下載；

8）利用eLabRadio軟硬件聯合仿真平臺，實現隨堂演示與教學。

2、工業手機模塊（簡稱LTE終端，模塊編號:18）

該模塊與移動通信綜合實驗箱標配的模塊規格相同，如供電接口、模塊尺寸、編號、接地位置及測試接口等。

可用作移動終端，可以使用透明模式和非透明模式，和真實手機一樣完成語音通話，短信等業務，結合上位機軟件可通過AT指令對模塊進行操作，且能與我們的移動通信網絡平臺進行聯合實驗。其配套的上位機軟件界面如下:

可完成如手機模塊入網實驗、移動臺主呼及被呼過程實驗、移動臺短消息發送及接收實驗、AT命令控制實驗等內容。

3、通信協議分析軟件（型號版本：MobileSniffer10A）

通信協議分析軟件主界面參見下圖。

協議分析軟件支持離線解析無線接口信令數據案例，詳細解析層三消息，展示消息流程。具備短信數據分析功能，能對層三短信數據碼流進行逐層剝離、分段解析、解碼，直至恢復出實際的短信文本內容。用戶可以根據本產品的配套資料，對手機和基站通信的完整信令流程、小區系統參數、鄰小區環境等進行深入細致地分析，了解移動通信系統的協議架構。

4、移動通信網絡平臺（包含射頻前端設備和EPC設備）

移動通信網絡平臺主要由基于軟件無線電的基站（型號:eNodeX 30B）、EPC設備（型號:LTE-BS-EPC）兩部分組成。

該平臺可搭建成小型的移動通信網絡實驗環境，讓學生了解移動網絡開通和調試的基本方法，支持實驗箱上LTE終端的業務測試和體驗。（擴展配備IMS）支持真實語音通話等業務；平臺支持商用手機的接入。

1）基于軟件無線電的LTE基站（型號:eNodeX 30B）

eNodeX 30B軟件無線電創新實踐平臺以現代通信理論為基礎，以數字信號處理為核心，具有多通路、多層次和多模式無線通信功能的開放式體系結構特點，支持自主設計多種實際的通信系統和科研創新，靈活易用，可滿足通信原理、移動通信等專業課程實驗教學，并可廣泛應用于雷達、衛星通信、基站系統、電子對抗等大多數通信場景。在移動通信網絡平臺中，正是將eNodeX 30B軟件無線電創新實踐平臺開發為一個LTE移動基站，完成與RRU及天線有關的功能，支持實驗箱上LTE終端的入網及業務測試。

LTE-BS-EPC 核心網設備主要包含MME、HSS、SGW、PGW等網元功能，我們?yōu)榻虒W(xué)提供開放的配置接口，提供了OMC網絡管理系統，支持MME參數配置、HSS參數配置、PGW參數配置、基站基本參數配置、基站射頻參數配置等；支持EPC設備的與基站的運行控制。
