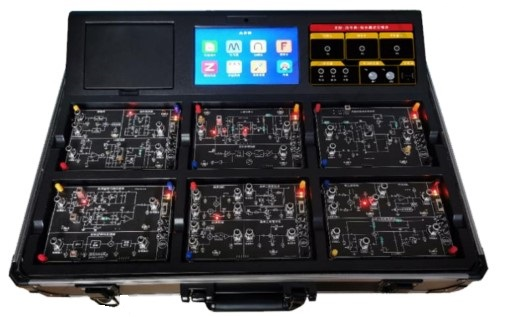

LTE-GP-08A高頻實驗箱產品介紹
一、整體介紹
LTE-GP-08A高頻實驗箱在保留了第三代產品系統特點的基礎上，對產品的先進性及可靠性進行了大幅度的改造升級，是我公司結合現代電子技術發展，以及高頻電子線路課程教材研發的采用主控系統+實驗?zāi)K形式的設計先進的模塊化實驗平臺。
實驗箱采用智能系統設計理念，內置7寸的觸控顯示屏，支持直接在顯示屏上操作和查看實驗原理圖、實驗參數；集成多種高頻電路設計及調試所必備的儀器，包括信號源、頻率計、掃頻儀及揚聲器，方便學生直接使用實驗平臺做實驗時觀察實驗現象。
緊密配合教材內容，力求涵蓋相關章節各個基本知識點，使學生有條件、有機會親自動手了解和熟悉高頻電子電路的結構、工作原理、關鍵技術及常用測量方法，增加實踐知識，提高學習興趣、團隊協作能力和動手能力，為今后從事相關領域的工作積累經驗。
二、產品配置
LTE-GP-08A高頻實驗箱采用模塊化設計，每個實驗?zāi)K規格相同，支持多臺實驗平臺模塊之間自主搭建通信收發系統，提供了統一的標識清晰的儀表接口區。

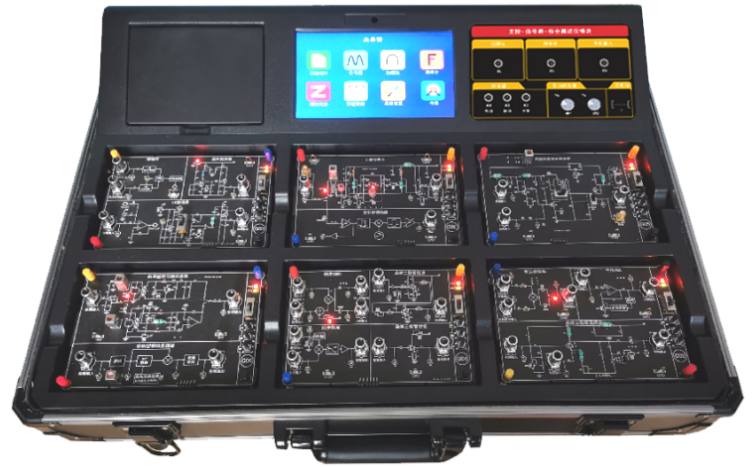

單個實驗平臺體可同時容納6個可拆卸的積木式實驗?zāi)K，實驗平臺配置有6個實驗?zāi)K：小信號放大與無線接收模塊、混頻&中放及AGC模塊、振蕩電路&鎖相環模塊、調幅與解調模塊、高頻功放與無線發射模塊、斜率鑒頻&相位鑒頻模塊。
三、產品特點
1、全新的人機交互體驗

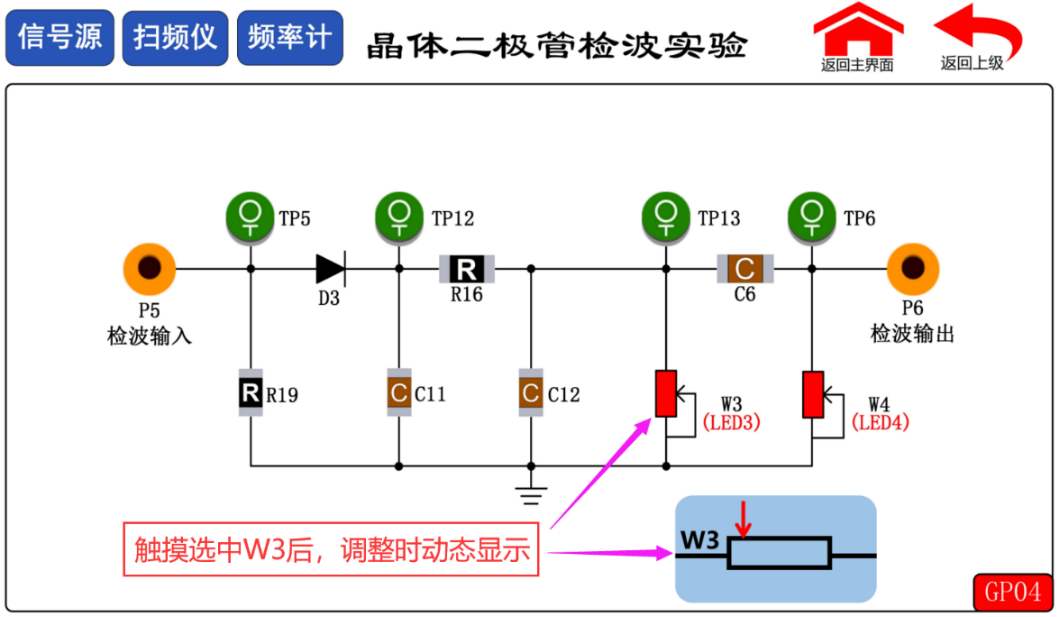

實驗平臺采用智能系統設計理念，內置彩色液晶屏的人機交互界面，7寸觸摸顯示屏；可在7寸彩屏UI界面動態配置實驗參數，也支持通過模塊的物理按鍵配置參數，還支持檢測實驗?zāi)K是否在線。具備現代與傳統雙重操控模式，大大降低實驗入門和設備使用難度。

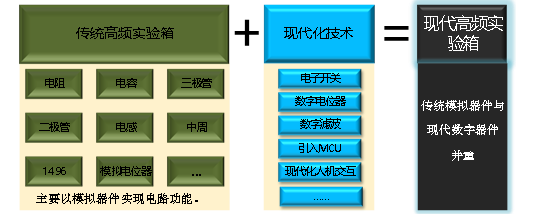

2、模擬器件與現代化(器件)技術及有機結合
模塊工作點調整、增益、負載等支持?jǐn)?shù)字電位器調節；諧振回路參數、振蕩器頻率等均支持可調電壓控制；負載接入、元件切換支持電子開關操作。
3、強化了電路中間過程展示
實驗?zāi)K的電路原理圖或框圖直接絲印在模塊的表面，方便學生清晰地理解實驗及電路原理。學生完全可脫離實驗指導書，在“電路圖上”直觀、便捷地進行實驗操作及分析。

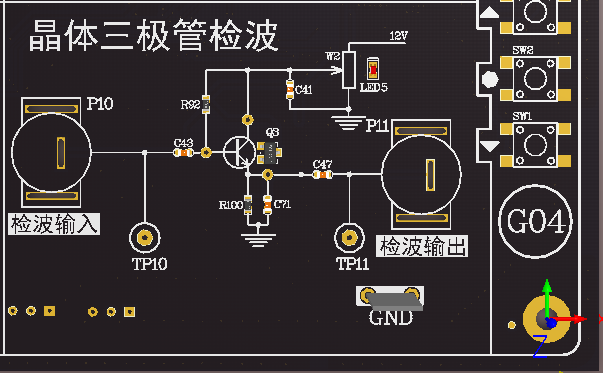

如下圖所示，開放了中間過程點觀測，以及靜態工作點的測量。
4、支持深度學習
實驗箱上，部分電路提供了不同的設計和實現方法，突破了傳統的單個實驗電路功能固定實驗內容固定的僵化思維，讓學生能夠通過比較學習來掌握知識點和設計方法。比如，我們常見的AM調幅信號的解調電路，提供有包絡檢波解調、同步檢波解調，甚至三極管檢波，學生很直觀的對比感受到，不同解調電路的性能及其應用場景。
5、集高可靠性與易維護于一身
1）每個實驗?zāi)K均配置獨立的電源撥動開關，可根據實驗需求獨立開啟電源開關。并且實驗?zāi)K的電路原理圖或框圖直接絲印在模塊的表面，方便學生清晰地理解實驗及電路原理。
2）實驗平臺模塊同時包含：存儲時提供全方位外殼保護、安裝時模塊電路防反接保護、實驗時測試端口與芯片隔離保護等保護措施。

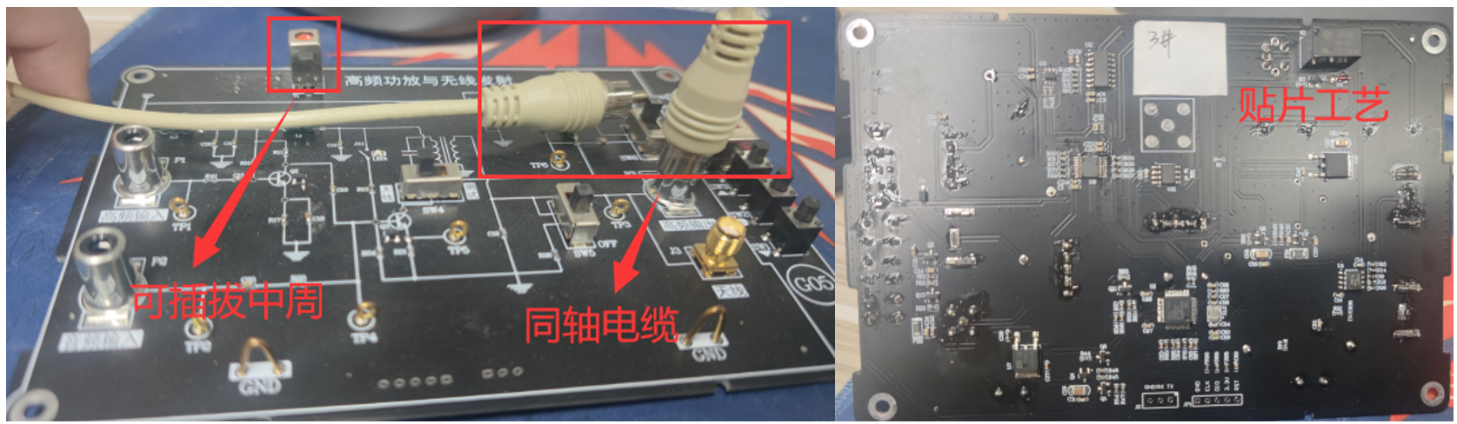

3）為保證實驗穩定可靠：模塊電路板采用貼片工藝制造，高頻特性良好；實驗用的信號連接線采用高頻同軸電纜進行連接，防止信號之間的串?dāng)_和衰減；在調諧電路方面采用方便拆卸的可插拔式中周來進行調諧，方便更換。
四、性能指標
|
1、內置頻率計： 頻率測量范圍：10Hz～1000MHz 輸入信號幅度： 100mVpp 測量誤差：±20ppm 輸入阻抗：1MΩ |
2、內置DDS高頻信號源： 輸出波形：正弦波 輸出頻率：10Hz～20MHz 輸出幅度：100mV～2V 輸出阻抗：50Ω |
|
3、內置DDS低頻信號源： 輸出波形：正弦/三角/方波/AM/SSB/FM/音頻信號 輸出頻率： 0Hz～100KHz 輸出幅度：峰峰值20mV～5V 輸出阻抗：50Ω |
4、內置掃頻儀： 掃頻范圍：1MHz～20MHz（起止頻率可設置） 輸出幅度：300mV 輸出阻抗：50Ω |
|
5、7寸人機交互顯示屏： TFT可觸摸液晶 分辨率800X480 |
五、可完成的部分實驗項目
1、單元實驗（19個）：
單調諧小信號放大器實驗、雙調諧小信號放大實驗、丙類功率放大器實驗、基極振幅調制實驗、三點式LC振蕩器實驗、晶體振蕩器實驗、全載波振幅調制（AM調制）、抑制載波雙邊帶幅度調制（DSB調制）、抑制載波單邊帶幅度調制（SSB調制）、二極管包絡檢波實驗、同步檢波、乘法器混頻實驗、三極管混頻實驗、變?nèi)荻O管調頻實驗、相位鑒頻實驗、斜率鑒頻實驗、正交鑒頻實驗、選頻放大器（中頻放大器）實驗、自動增益控制(AGC)實驗。
2、綜合實驗（4個）：
調幅發射機的搭建及調試、調幅接收機的搭建及調試、調頻發射機的搭建及調試、調頻接收機的搭建及調試。
