1、一體化開模工藝，整體協調美觀

1）為方便擴展和維護升級，實驗箱采用母板（即主控系統，用于實驗箱的電源分配）+子板（即實驗?zāi)K，用于開展實驗的操作平臺）的設計形式，并且為呈現出結構設計的合理性和整體的協調美觀，實驗平臺的主控系統采用了一體化開模工藝。

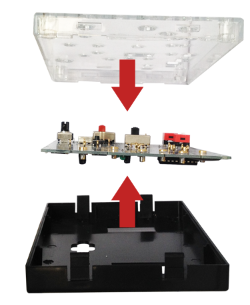

（2）每個模塊均采用了上下兩層防護罩進行全方位的保護，上蓋為透明有機玻璃外殼，便于學生觀察和實驗，且模塊支持防電源反接。備用模塊等備件可放置在實驗箱左側儲物盒內，并且儲物箱有蓋子鎖定，物件管理方便。

2、全新的用戶交互體驗?zāi)Ｊ?，支撐?shí)驗參數配置以及系統遠程升級。

（1）實驗系統采用了智能系統設計理念，配套了基于操作系統Linux+QT的7寸TFT彩色液晶人機對話窗口平臺，支持現場鼠標和觸摸操控；智能系統支持自動檢測模塊所在位置、配置實驗參數、控制模塊電源、轉發遠程操控命令、保存數據等功能。

（2）智能系統中的模塊采用了ARM Cortex-M4+電控元件式的結構。模塊的工作點調整、增益、負載均有數字電位器調節；諧振回路參數、振蕩器頻率、濾波器帶寬均有可調電壓控制；負載接入及元件切換均有電子開關操作；具有較高的系統穩定性、可靠性、可擴展性和可恢復性。

（3）基于操作系統的人機交互界面友好，支持學生實時調閱實驗原理、實驗任務、實驗注意事項、實驗框圖及對應信號節點的原理波形；支持在人機交互界面框圖上通過鼠標或觸摸調整實驗參數，可調的參數如：輸入模擬信號幅度、頻率和波形等。因?qū)嶒?yàn)?zāi)K正面絲印了原理框圖、信號輸入輸出端口、中文標識，信號的處理流程與原理展示得非常清晰。

（4）智能系統中實驗電路參數改變、信號切換均使用了數字器件（如數字電位器、高速電子開關、編碼開關、可編程放大器等），一方面可讓學生了解新技術新器件應用，另一方面能通過人機對話恢復缺省狀態或教師遠程幫助學生調整電路參數，能有效減輕老師的維護工作量和輔導實驗的工作量。

（5）智能系統標配網絡接口，可本地或遠程升級故障類型。

3、系統配備通信電子電路在線考核系統

（1）配備了通信電子電路在線考核系統，教師通過網絡配置或修改實驗系統工作參數，可以考核學生對通信電子電路中的工作點、諧振回路、負載、增益、振蕩條件、信號失真和反饋知識點的理解。

（2）支持設置故障，包含以下類型：工作點設置、諧振回路參數、濾波器帶寬、放大器增益、負載、反饋、耦合、信號頻率、幅度、振蕩器頻率控制、工作條件。

4、以功能電路為主體，以系統架構為主線，分立電路模塊可搭建多種綜合系統

本平臺提供有信號源、小信號放大、幅度調制、幅度解調、振蕩、調頻、鑒頻、混頻、功率放大、模擬鎖相環等多種模擬分立電路，與高頻電子線路課程的知識點進行對應，以便與學生針對每個單元知識點進行理論驗證和性能分析。

同時，各分立電路模塊具有良好的系統性，可有機組合搭建出多種經典通信系統，包括有：

（1）中波調幅發射機

（2）中波調幅接收機

（3）半雙工調頻無線對講機

5、讓傳統模擬電路實現與現代數字化實現進行碰撞，展現技術發展

隨著技術發展，高頻電路已經開始從傳統的電路級逐步向集成化數字化轉變。對于一些傳統常見的應用電路來說，考慮到工程實踐中實現難度、硬件成本等約束影響，在現今數字化技術以及器件材料處理能力不斷增強的條件下，其設計實現方法也隨之改變。

6、倡導對比學習，有助于學生深入理解不同電路的優缺點

本平臺對部分電路提供了不同的設計和實現方法，突破了傳統的單個實驗電路測試的固定思維，讓學生能夠通過比較學習來掌握知識點和設計方法。比如，我們常見的AM調幅信號的解調電路，提供有包絡檢波解調、同步檢波解調等，學生很直觀的對比感受到，當AM調制度大于1的情況下，不同解調電路的失真與否。比如，功率放大電路有采用離散器件搭建實現，和采用集成電路實現，對比測試不同性能特性。

7、產品穩定可靠、維護方便、配套豐富

平臺配套有實驗指導書、電路圖集、實驗操作視頻或PPT等，以便于老師或?qū)W生使用。
